Настройка Yeastar Neogate TA800

В данной статье мы рассмотрим VoIP шлюз Yeastar Neogate TA800, произведем его анпакинг и настроим его для работы с Asterisk. Поехали!

icon strelka icons icons

узнай больше на курсе

Базовый курс по Asterisk
Двухнедельный онлайн курс по Asterisk от Мерион Нетворкс. 5 блоков обучения с домашним заданием. Именной сертификат с уникальным номером при успешной сдаче экзамена
Укажите вашу электронную почту
Неверный адрес электронной почты
Нажимая на кнопку, вы соглашаетесь на обработку персональных данных
Готово!
Отправили доступы на вашу
электронную почту
DevOps-инженер с нуля
Стань DevOps-инженером с нуля и научись использовать инструменты и методы DevOps
Укажите вашу электронную почту
Неверный адрес электронной почты
Нажимая на кнопку, вы соглашаетесь на обработку персональных данных
Готово!
Отправили доступы на вашу
электронную почту
Полный курс по сетевым технологиям
Полный курс по сетевым технологиям от Мерион Нетворкс - учим с нуля сетевых инженеров и DevOPS специалистов
Укажите вашу электронную почту
Неверный адрес электронной почты
Нажимая на кнопку, вы соглашаетесь на обработку персональных данных
Готово!
Отправили доступы на вашу
электронную почту

Yeastar Neogate TA800 - это 8-портовый FXS шлюз, поддерживающий протоколы SIP и IAX2. В качестве транспортных протоколов могут использоваться TCP, UDP, TLS и SRTP. Также имеется поддержка факса по стандартам T.38 и G.711. С помощью данного шлюза можно подключить имеющиеся аналоговые телефонные аппараты к IP-АТС или провайдеру облачной IP-телефонии.


Распаковка и внешний вид устройства

Шлюз поставляется в фирменной коробке от производителя. В комплект поставки входит:

  • Cам шлюз Yeastar TA800
  • Подставка
  • Блок питания на 12 Вольт
  • Руководство пользователя
  • Инструкция по установке
Распаковка Yeastar Neogate TA800 анбоксинг Yeastar Neogate TA800 анпакинг Yeastar Neogate TA800

На передней части корпуса шлюза расположились индикаторы:

  • PWR - индикатор питания;
  • RUN - индикатор состояния устройства;
  • LAN - индикатор подключения к локальной сети;
  • WAN - индикатор подключения к WAN (зарезервировано);
  • FXS PORT - статус FXS порта (1-8);
Форм - фактор Yeastar Neogate TA800

На задней части корпуса шлюза расположились:

  • Порт для подключения блока питания;
  • Кнопка сброса к заводским настройкам RESET;
  • LAN порт для подключения к локальной сети (RJ-45);
  • WAN порт (зарезервирован);
  • 8 FXS портов для подключения аналоговых телефонных аппаратов или факса (RJ-11);
  • FXS PORT - статус FXS порта (1-8);
Задняя крышка Yeastar Neogate TA800

Подключение и настройка для работы с Asterisk


Для того, чтобы подготовить устройство к дальнейшей настройке, необходимо выполнить следующие шаги:

  1. Подключить устройство к сети электропитания через блок;
  2. Подключить устройство к локальной сети через LAN порт;
  3. Подключить аналоговый телефонный аппарат к одному из FXS портов шлюза;
  4. Подняв трубку на телефонном аппарате мы должны услышать зуммер, далее необходимо зайти в голосовое меню, для этого наберите ***;
  5. Нам нужно выяснить IP-адрес устройства, для этого, находясь в голосовом меню – нажмите 1 - Вам продиктуют IP адрес;
  6. Полученный IP адрес введите в адресную строку Вашего браузера. Перед Вами откроется web-интерфейс устройства. Данные для входа по умолчанию - admin/password
Важно! По умолчанию, устройство получает IP адрес по DHCP. Если в вашей сети не используется DHCP, то возможно понадобится подключиться к шлюзу напрямую и настроить на нём необходимый IP адрес. Узнать текущий IP адрес можно также через голосовое меню.

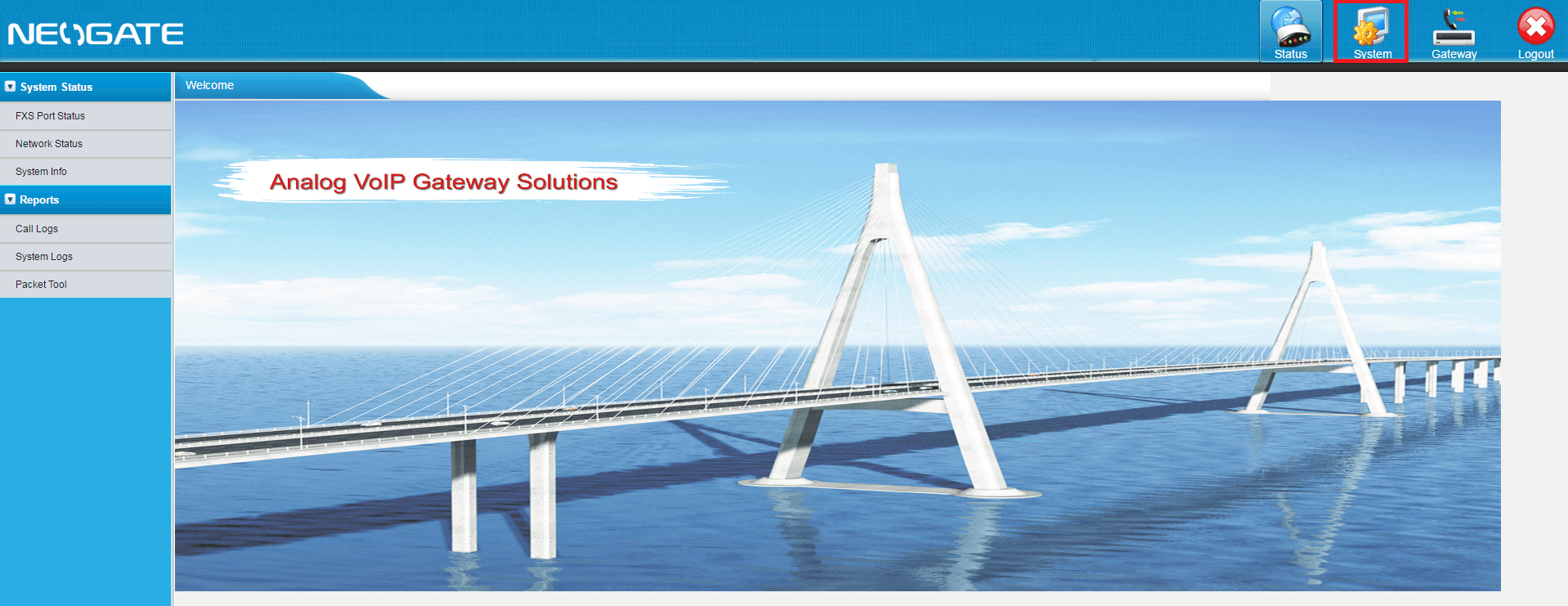

Веб интерфейс управления Yeastar Neogate TA800 GUI Yeastar Neogate TA800

Далее необходимо перейти на вкладку SystemLAN Settings и настроить устройству статический IP адрес

Сетевые настройки Neogate TA800

Далее переходим на вкладку GatewayVoIP Server Settings:

Настройка VoIP сервера Yeastar Neogate TA800

И записываем в него данные для подключения к серверу IP-АТС Asterisk (В нашем случае 192.168.1.150 – это IP адрес Asterisk.)

Asterisk и Yeastar Neogate TA800

Далее переходим на вкладку Port List:

Настройка FXS портов в Asterisk и Yeastar Neogate TA800

И отредактируем параметры портов для подключения к серверу IP-АТС. Необходимо внести сюда данные внутренних номеров (Extensions), настроенных на нашей IP-АТС. (В нашем случае это номер 1012), в поле Primary Server выбрать учетную запись сервера, которую мы создали в предыдущем шаге.

Подробная настройка портов Yeastar Neogate TA800

Остальные порты настраиваем аналогично. Жмём кнопку Save и готово. Теперь можно звонить с аналогового телефона, подключенного к порту шлюза через IP-АТС Asterisk. Проверить статус подключения портов, можно во вкладке Status
